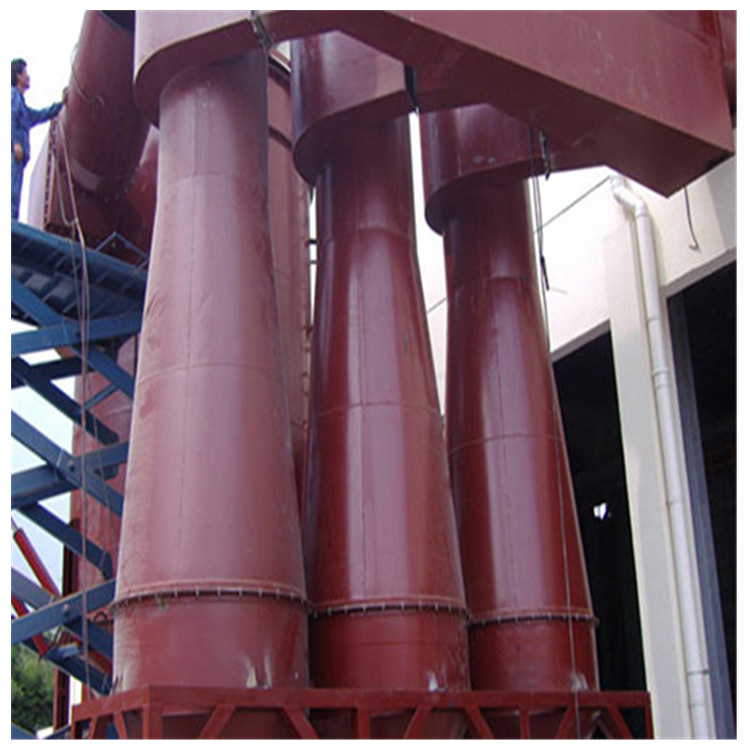

一、立式多管旋风除尘器的结构和工作原理 ，立式多管旋风除尘器是一种研制较早，至今都还在使用的旋风除尘器。它具有运行可靠，效率 较高等特点。近年来，我国一些地区采用陶瓷制作旋风子，既大量节约了钢材又充分发挥陶瓷材料耐磨损、抗腐蚀的特点，成为扩大立式多管旋风除尘器使用范围的一项有 效措施，使这种旋风除尘器在这些地区的工业锅炉和小型电站锅炉上得到了较广泛的应用
二，立式多管旋风除尘器的工作原理可以用除尘器中单个立式旋风子结构组成；
(1)、排气管＇
(2)及导向器＇
(3)组成。含尘烟气因花瓣型导向器＇的引风导沿旋风子和排气管之间的环形空间向下作旋转运动，烟气中的灰粒因受离心力的作用被分离至烟气流的外层(即紧贴旋风子筒体 的内壁，形成一浓缩的灰环)，烟气流向旋风子筒体的锥体部分，旋转运动加剧，灰粒在急剧的旋转运动中到达排灰口并被分离出烟气流而沉降入贮灰斗。分离掉灰粒的净化 烟气则自排灰口上方折回，并顺旋风子的轴线旋转上升，由排气管排出，从而使烟气经旋风子之后达到了除尘的目的。
三，旋风子的直径(Dg)计有：100、150、250毫米三种。前两种虽然效率较高，但易于堵塞，因此很少采用，常用的是Dg250毫米的旋风子。 导向装置常用的是螺旋型 和花瓣型导向器。螺旋型导向器的两个叶片与旋风子轴线间的角度为a＝25°或30°，花瓣型导向器的叶片安装角度与前同。其中效率较高的导向装置是a=25°的花瓣型导向装 置。 具有螺旋型及花瓣型导向装置的旋风子的结构和有关尺寸 ，立式多管旋风除尘器进口烟气流速一般为10～20米/秒，除尘器阻力为50 ～80毫米水柱[491～785帕斯卡]除尘效率为75～85％。立式多管旋风除尘器对于细尘的净化效果也较好。
四，立式多管旋风除尘器的金属耗量较大，一般为净化每1000米 3/时的烟气约需150～200公斤，但当采用陶瓷制作旋风子时则金属耗量可大大降低，一般每净化1000米3/时的烟气仅约需35～50公斤。 立式多管旋风
除尘器可用在吸 出或压人系统中，其允许负压或压力约为250毫米水柱[2453帕斯卡]，允许温度约为350～400℃[623～673K]。以上是汇悦小编同您分享的
